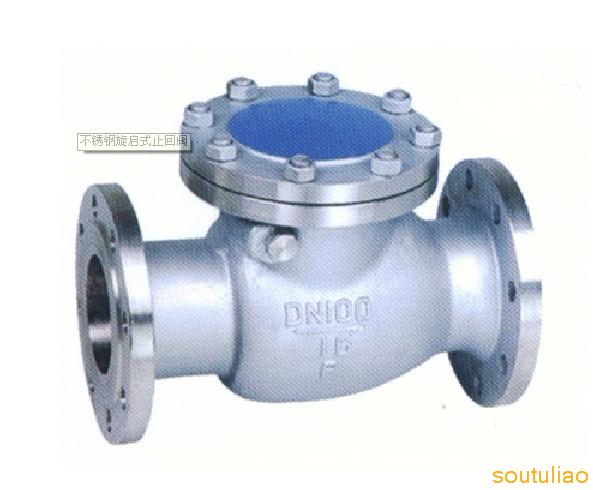

【供應】不銹鋼止回閥



止回閥結構特點

栓接閥蓋，旋啟式和升降式閥瓣金屬密封面。

閥體和閥蓋連接形式

Class150~Class900采用栓接閥蓋；Class1500~Class2500采用自壓密封式閥蓋。

閥蓋墊片形式

Class150~Class300止回閥采用不銹鋼石墨纏繞墊片；Class600止回閥可用不銹鋼石墨纏繞墊片也可采用金屬環墊片；Class900止回閥可采用金屬環墊片，Class1500~Class2500止回閥采用自壓密封金屬環。

閥座

碳鋼止回閥閥座通常采用鍛鋼材料，閥座密封面可根據客戶要求噴焊硬質合金，NPS≤10''的止回閥采用分離式螺紋旋入式閥座，如果用戶需要焊閥座結構也可提供；NPS≥12截止閥采用焊閥座結構；不銹鋼止回閥的閥座一般采用整體式或者在本體上焊硬質合金后直接加工閥座。如果用戶有需求，不銹鋼止回閥閥座也可采用分離式螺紋旋入式和焊接閥座結構。

鑄鋼旋啟式止回閥的結構特征

大口徑的止回閥設計有吊環，方便起吊。
栓接閥蓋，中法蘭墊片的型式可根據壓力等級的不同進行選擇；
CLASS600的止回閥可采用壓力自緊密封結構。
閥瓣限位裝置，防止閥瓣打開位置過高而無法關閉。
實心銷軸安裝精確，強度高，保證了閥門的使用性能和使用壽命
搖桿具有足夠的強度，關閉時有足夠的自由度以利于閥瓣關閉。
閥瓣具有足夠的強度和剛度，閥瓣密封面可根據用戶要求堆焊金屬材料或鑲嵌非金屬材料。
