【供應(yīng)】鈦酸鋰專用納米二氧化鈦銳鈦型粉末
- 電 話:86 151 55592280
- 傳 真:86
- 地 址:高新技術(shù)產(chǎn)業(yè)開(kāi)發(fā)區(qū)機(jī)械電子園4號(hào)樓4樓
- 手 機(jī):15155592280
- QQ號(hào)碼:1347784935

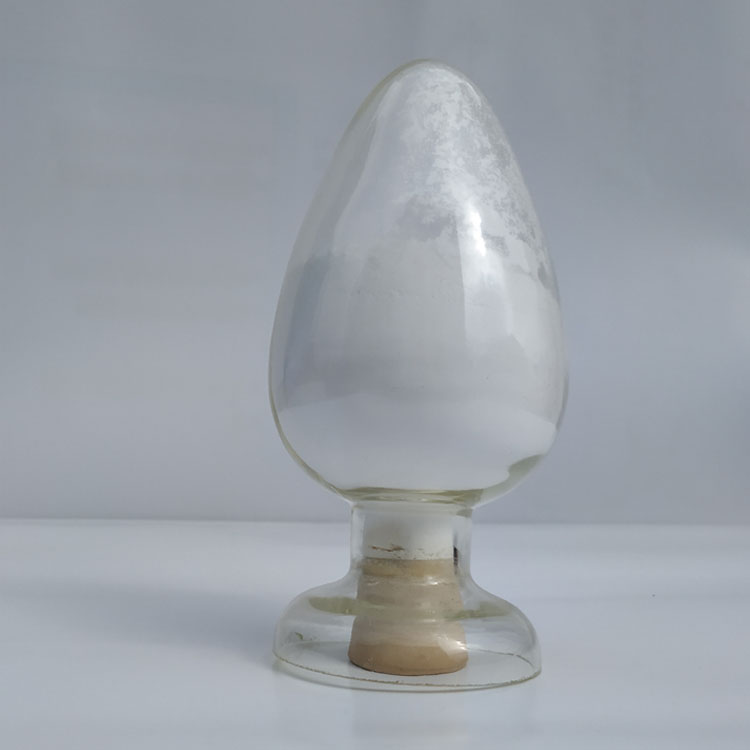

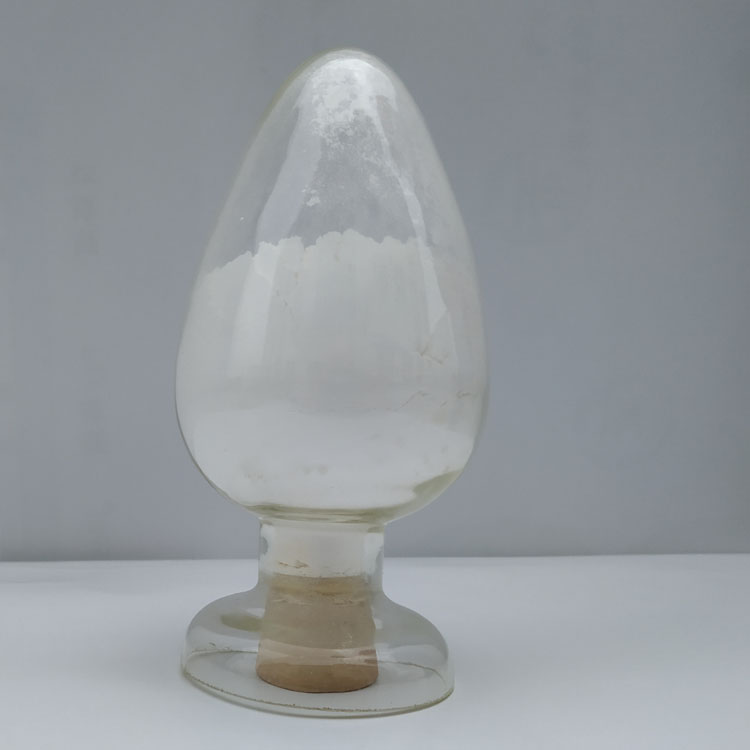

鈦酸鋰專用納米二氧化鈦銳鈦型粉末
鈦酸鋰因其合適的嵌鋰電位和穩(wěn)定的循環(huán)性能以及資源豐富、清潔環(huán)保等優(yōu)點(diǎn)在鋰離子電池的負(fù)極活性材料方面得到了應(yīng)用。二氧化鈦?zhàn)鳛殁佀徜嚨闹饕,其產(chǎn)品性能決定了鈦酸鋰的電化學(xué)性能。
我司根據(jù)電化學(xué)的特殊要求,經(jīng)過(guò)特殊工藝制備出鈦酸鋰專用納米二氧化鈦VK-TA30D,產(chǎn)品性能優(yōu),特別適用于納米鈦酸鋰的制備。
一、技術(shù)指標(biāo):
外觀 |
白色末狀 |
型號(hào) |
VK-TA30D |
pH值 |
6---8 |
晶 形 |
銳鈦 |
粒徑,nm |
15-30 |
比表面積,m2/g |
60-90 |
TIO2 含量,% ≥ |
99.9 |
二、產(chǎn)品性能測(cè)試:
1、Li2CO3和銳鈦礦型納米二氧化鈦VK-TA30D搭配制備鈦酸鋰樣品,在900℃下,采用0.1C的充放電倍率:
1)、進(jìn)行充放電測(cè)試,首次充放電容量高達(dá)170 mAh/g。
2)、對(duì)鈦酸鋰樣品進(jìn)行XRD測(cè)試:由圖譜可以看出,產(chǎn)品無(wú)其他雜質(zhì)相,說(shuō)明具有很好的性能。
2、納米級(jí)二氧化鈦VK-TA30D和微米級(jí)TIO2制備的鈦酸鋰性能性能對(duì)比:(1.75V, 500℃下燒結(jié)2小時(shí))
1、電化學(xué)性能對(duì)比:
項(xiàng)目 |
首次充電容量(mAh/g) |
5次循環(huán)后 充電容量(mAh/g) |
循環(huán)性能 |
容量衰減 |
納米級(jí) |
159 |
137 |
優(yōu) |
不明顯 |
微米級(jí) |
36 |
15 |
差 |
很明顯 |
2)、伏安電荷值和峰電位分離:
項(xiàng)目 |
伏安電荷值 C/g |
峰電位分離 mV |
|
正極 |
負(fù)極 |
||
納米級(jí)二氧化鈦 (500℃下燒結(jié)2小時(shí)) |
825 |
760 |
490 |
微米級(jí)二氧化鈦 |
256 |
242 |
650
|
結(jié)論:納米級(jí)二氧化鈦比微米級(jí)二氧化鈦具有更優(yōu)的電化學(xué)性能。 |
儲(chǔ)存:密閉,干燥陰涼處儲(chǔ)存。
包裝:20公斤/桶
