【供應】立式螺帶式攪拌機

普通 第 6 年

詳細信息

產品屬性：   品牌： 集孚      規格型號： LLD型

● 前言

在化學工業領域,有許多高粘度流體的混合,固含量很高的膏狀物料的混合,等問題。傳統的攪拌器（如框式攪拌器,錨式攪拌器,蝸輪式攪拌器等）在這種場合不適用,或混合質量和效率十分低下。為解決上述問題,索孚公司的科技人員通過多年的研究,成功開發了LLD系列螺帶式攪拌機這種高粘流體,高固含量的混合設備。該設備廣泛應用于石化,農藥,精細化工,高分子聚合,制藥,食品,化妝品,染料,涂料,水處理等行業。

● 結構

LLD系列螺帶式攪拌機結構如圖1所示,主要由擺線減速機,機架,密封函,攪拌器,筒體,底閥等組成。

● 工作原理

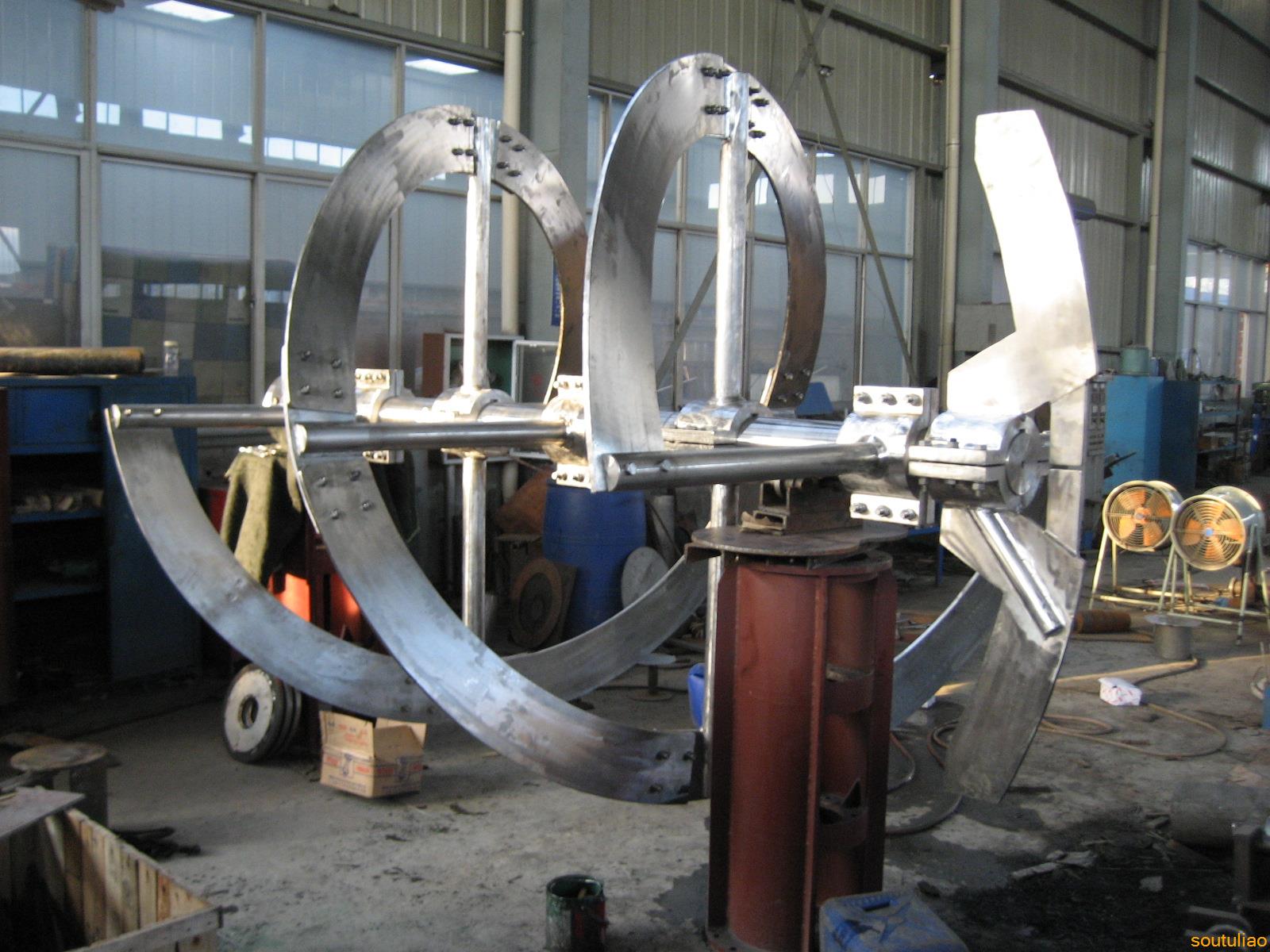

該機由擺線減速機直接驅動攪拌軸旋轉。攪拌軸由與筒體吻合的螺帶及實心螺旋組成,旋轉時,螺帶將物料由下向上沿反應釜筒體內壁盤旋提升。運轉時物料在其作用下產生了不規則的對流,剪切,摻混,擴散等,形成全方位的三維運動。攪拌軸的中心是一實心面體螺旋,在運轉時將靠中心的物料下壓,形成物料的大循環。如此不斷反復,使物料在短時間內達到均勻混合。

● 特點

該機除減速機外機內無任何傳動機構,對物料不產生污染,因此特別適合對衛生要求高的粉料混合,同時也使該機總體結構緊湊,占地面積小,能耗低。操作,維修方便。同時該設備還具有以下特點。

1,無混合死區。

2,混合質量好,混合效率高。

3,傳熱能力可大幅度提高。

4,適應多種復雜工藝和介質的混合要求,特別適合高粘度流體與高含固量介質的混合。

5,可采用普通夾套,螺旋板夾套或半圓盤管等傳熱方式。

● 技術參數

型號	LLD-0.2	LLD-0.5	LLD-1.5	LLD-3	LLD-5
全容積(m3)	0.27	0.8	1.87	3.65	6.23
有效容(m3)	0.15	0.6	1.22	3.00	4.26
筒體直徑D(mm)	600	900	1200	1500	1800
夾套直徑D1(mm)	700	1000	1300	1700	1900
筒體直邊高度H1(mm)	800	900	1200	1500	1800
總功率(kW)	2-5	4-11	8-15	10-20	20-40
轉速	30-60	30-60	5-30	5-40	5-30
支座中心距L	φ992	φ1460	φ1760	φ2164	φ2470
支座孔徑n-d	4-φ24	4-φ24	4-φ24	4-φ30	4-φ30
支座至筒蓋h	550	420	500	600	600
外形尺寸 D1×H	φ700X2900	φ1000X3100	φ1300X3800	φ1700X4600	φ1900X5500
設備重量	800	1500	2200	4300	7000

注：1,由于物料性質和攪拌目的的不同,表中的功率,轉速等技術參數可能會有較大的變化,準確的技術參數和其他外型尺寸在訂貨后提供；2,本設備內一般為常壓,夾套壓力及材質可根據用戶要求設計。

● 訂貨須知

1,一般情況本設備材質為SUS304不銹鋼,電機采用非防爆電機,如有特殊要求請用戶在訂貨時說明；

2,如用戶需要,本攪拌機可配備電控柜和變頻調速器。

3,本說明書內容如有修改,恕不另行通知。

集孚科技公司鄭重承諾,凡購買我公司產品,一年內保修,終生維護。
